5inch DSI LCD (B)
产品简介

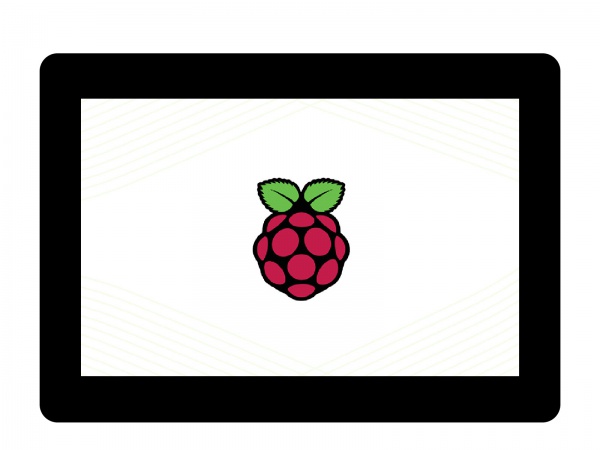

5inch DSI LCD (B)是一款树莓派显示屏，TFT显示面板，800 × 480硬件分辨率，带电容触摸面板，最高可支持五点触控, DSI接口.
-3.jpg)
产品特性
- 5寸电容触摸屏，硬件分辨率为800×480
- 电容式5点触摸控制
- 钢化玻璃电容触摸面板，硬度达6H
- 支持Pi 4B/3B+/3A+/3B/2B/B+/A+，CM3/3+/4须另购转接板 CM-DSI-ADAPTER
- 直接通过Raspberry Pi的DSI接口驱动LCD，刷新率可达60Hz
- 配合Raspberry Pi使用时，支持Raspberry Pi OS / Ubuntu / Kali 和 Retropie，免驱
- 支持通过软件控制背光亮度
连接树莓派使用
硬件连接
- 使用FFC线，将5inch DSI LCD连接到Raspberry Pi的DSI接口。
- 为了方便使用，可以把Raspberry Pi通过螺丝固定的5inch DSI LCD的背面，并组装上铜柱。
软件设置
用于树莓派的Raspberry Pi OS / Ubuntu / Kali 和 Retropie系统。
- 1. 请在树莓派官网下载最新版本的镜像。将压缩文件下载到PC上，并解压得到.img文件。
- 2. TF卡连接到PC，使用SDFormatter软件格式化TF卡。
- 3. 打开Win32DiskImager软件，选择第1步准备的系统镜像，点击write烧写系统镜像。
- 4. 烧写完成后，保存并安全弹出TF卡。并将TF卡插入树莓派。
- 5. 给树莓派上电，正常等待几秒后可正常显示。系统启动后可以正常触摸。
注：在2021年12月2日，树莓派的Raspberry Pi OS分成了两个分支，分别是Buster分支和Bullseye分支。
其中Buster分支是老系统的延续，更为稳定。Bullseye分支则添加了一些新的功能，使用了开源的库和新的接口。当前Bullseye分支刚发布不久，还不太稳定。
如果你是工业用户，强烈建议使用Buster分支。
如果你使用的Buster分支的系统，镜像无需任何改何修改即可正常使用。如果使用的是Bullseye分支的系统，还需要进行以下修改。
在config.txt文件中注释以下语句（config文件位于TF卡根目录，即/boot中）：
#camera_auto_detect=1 #dtoverlay=vc4-kms-v3d
在[all]下方添加以下语句：
dtoverlay=vc4-fkms-v3d start_x=1
保存后重启树莓派即可
sudo reboot
如果你需要在Bullseye分支的系统下使用CSI摄像头。由于该分支默认使用libcamera摄像头库，该库不支持FKMS驱动。
所以除了上面修改外，还需要安装Raspicam摄像头库。
安装方法如下：
在终端运行以下指令：
cd ~ sudo apt install cmake git clone https://github.com/raspberrypi/userland cd userland ./buildme sudo cp build/bin/* /bin/
之后执行以下指令关机：
poweroff
在将树莓派摄像头连接到树莓派的CSI接口上，重新给树莓派上电，系统启动后，执行以下命令即可：
拍照
raspistill -o image.jpg
摄像
raspivid -o video.h264 -t 10000
背光控制
在终端输入以下命令可以控制背光亮度：
echo X > /sys/class/backlight/rpi_backlight/brightness
其中X表示0~255中的任意数字。0表示背光最暗，255表示背光最亮。例如：
echo 100 > /sys/class/backlight/rpi_backlight/brightness echo 0 > /sys/class/backlight/rpi_backlight/brightness echo 255 > /sys/class/backlight/rpi_backlight/brightness
注：如果是2021-10-30-raspios-bullseye-armhf及之后的系统，需要在config.txt里加上dtoverlay=rpi-backlight
禁用触摸
在config.txt文件最后，加入以下对应禁用触摸的命令（config文件位于TF卡根目录，也可以通过命令访问：sudo nano /boot/config.txt）：
disable_touchscreen=1
注：添加指令后需重启生效。
